產品介紹

?產品介紹

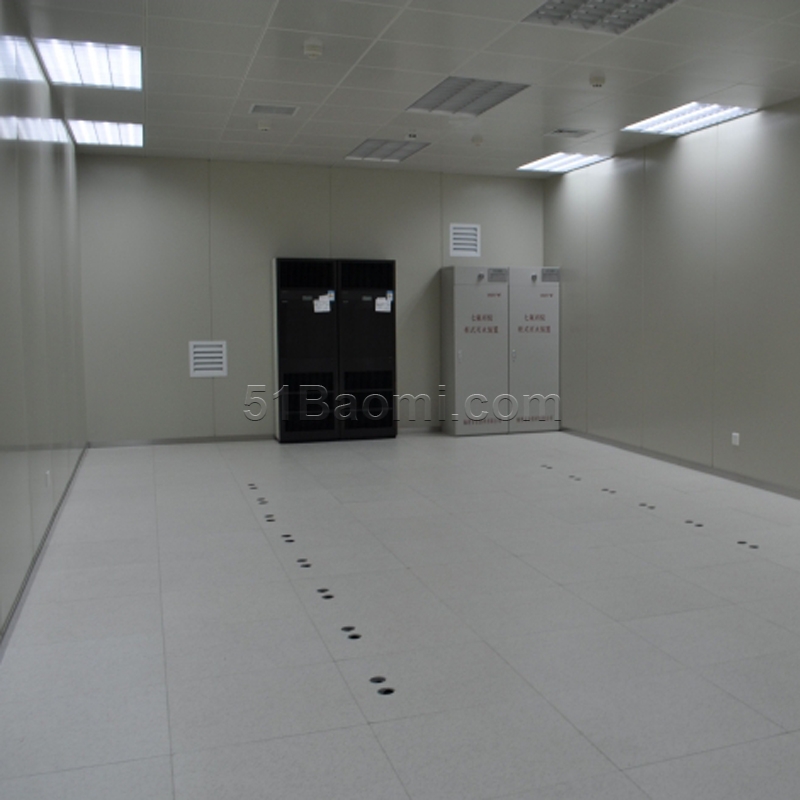

星天地 STAR-TD9 型鋼板焊接式屏蔽室

一應用領域：保密要求較高的機房;
二電磁機房屏蔽原理

　　電磁屏蔽是用屏蔽體阻止高頻電磁場在空間傳播的一種措施。電磁波在通過金屬或?qū)﹄姶挪ㄓ兴p作用的阻擋層時，會受到一定程度的衰減，即這些金屬或阻擋層有屏蔽作用，屏蔽效能的大小與電磁波的性質及金屬或阻擋層的自身特性有關。

1 金屬板電磁屏蔽的物理過程
　　當電磁波入射到兩側為空氣的金屬板時，一部分能量被反射，即反射損耗；透射波在金屬板內傳播過程中被衰減的部分稱之吸收損耗；在第二界面上被反射到第一界面時將再次產生反射，如此循環往復，直至能量全部被衰耗和透射，這種現象就是屏蔽理論中應考慮的多次反射修正因子。

2 縫隙的屏蔽
　　屏蔽體上的永久性接縫一般指采用焊接方法將兩金屬板連接在一起，這種永久性接縫幾乎與金屬板本身的射頻阻抗相等；可拆式接縫的結合面一般均用鏍釘緊固，這種縫隙對入射電磁場的屏蔽作用由兩部分組成：一是由于縫隙開口處的阻抗與自由空間的阻抗不同，從而引起反射損耗；二是電磁波在縫隙內傳輸時產生的傳輸損耗。
　　提高可拆式縫隙屏蔽效能的結構措施：增加縫隙深度、減小縫隙長度，在接合面加入導電襯墊。

3 截止波導屏蔽
　當電磁波頻率低于波導的截止頻率時，在傳輸中將產生很大的衰減。常用的截止波導有園形、矩形和六角形。園波導的截止頻率：

fc=17.6*109/D （ HZ ）
D—圓波導的內直徑
截止波導
為使波導有足夠的衰減，應滿足：fc》f f—電磁波頻率 l≥3D l—截止波導長度
　　從通風散熱來考慮，為了獲得足夠的通風面積，以滿足所需要的通風量，可將很多根截止波導緊挨著排列在一起，構成一組截止波導式通風孔陣。

三結構組成：

1、殼體：有六面板體、支承龍骨及殼體與地面的絕緣處理，其中頂、墻板采用厚度為 2mm 的冷軋鋼板，地板采用厚度為 3mm 的冷軋鋼板；焊接工藝為 CO2保護焊。
2、屏蔽門：電動(手動)鎖緊屏蔽門，基本規格 1.9*0.85(mm)。另可根據客戶要求定制（有手動/電動/之分）。
3、通風波導窗：按屏蔽室規格配置蜂窩型通風波導窗，基本尺寸為 300× 300(mm)。
4、屏蔽室內通風系統；室內單獨空調（配置空調屏蔽處理）及中央空調（空調風口管道與通風波導窗連接）通風之分。
5、電源濾波器：單相高性能低泄漏濾波器。（有具體功率大小之分）
6、屏蔽室內弱電通信系統：相對應為電話、消防、網絡、視頻、監控、數據線通信傳輸?shù)绕帘翁幚怼?/span>
　　室內電氣：室內配置配電箱，白熾燈及嵌入式日光燈塊照明，電纜走線，控制開關和壁插座。
8、室內裝修：按用戶要求分別對頂、墻、地進行裝修處理。
