?HAB系列電磁屏蔽柜說明

隨著電子技術不斷發展，電磁干擾式噪聲、輻射，直影響電子計算機、音響設備、電視技術、無線電通訊、航天、航空技術的測量儀器的正常安全工作，使測試出現偏差，工作失靈及儀器遭受破壞。更為嚴重的可能泄漏機要信息。

為了有效地對電子產品和系統工程進行寬圍的精測量及電子信息的保護，本公司根用戶要求，設計與制造了可移動式TDS-G電磁屏蔽柜。

l 適用范圍

   電磁屏蔽柜適用于防止外界對光電數據交換機的干擾的信息數據傳輸交換系統

 功率：交流電220V*16A；

 屏蔽效能：150KHz     95dB

             450MHz   103dB

            930MHz  102db

 重量：40≈145公斤

l 主要結構組

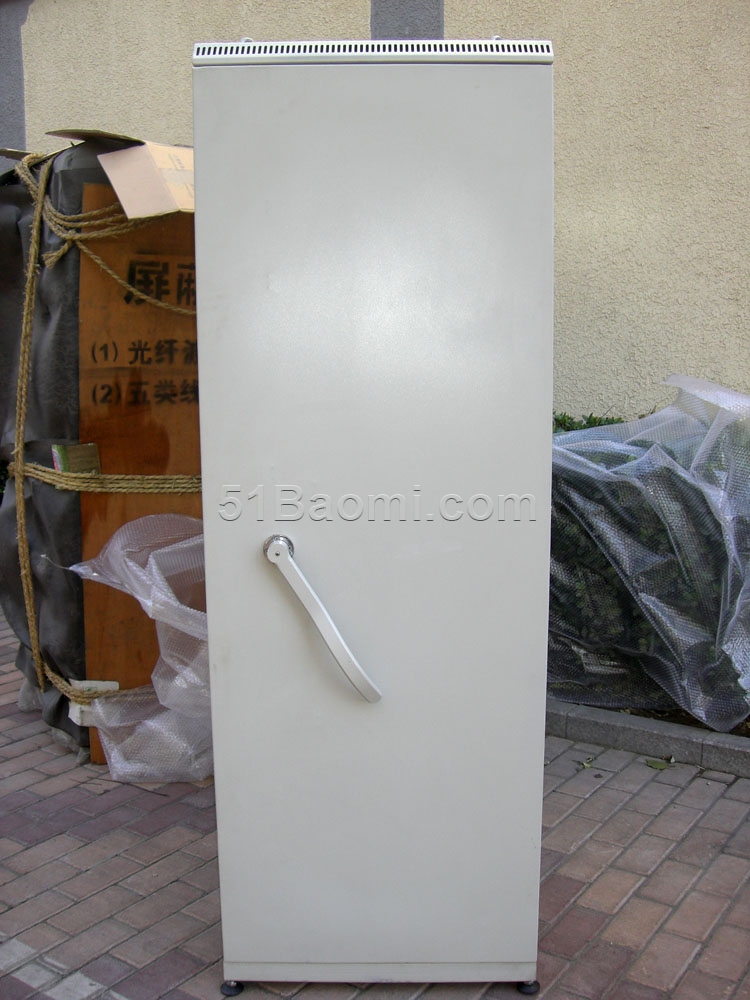

 屏蔽殼體：冷軋鋼板焊接成的全密閉的箱體，經過鍍鋅與油漆等防腐蝕處理；

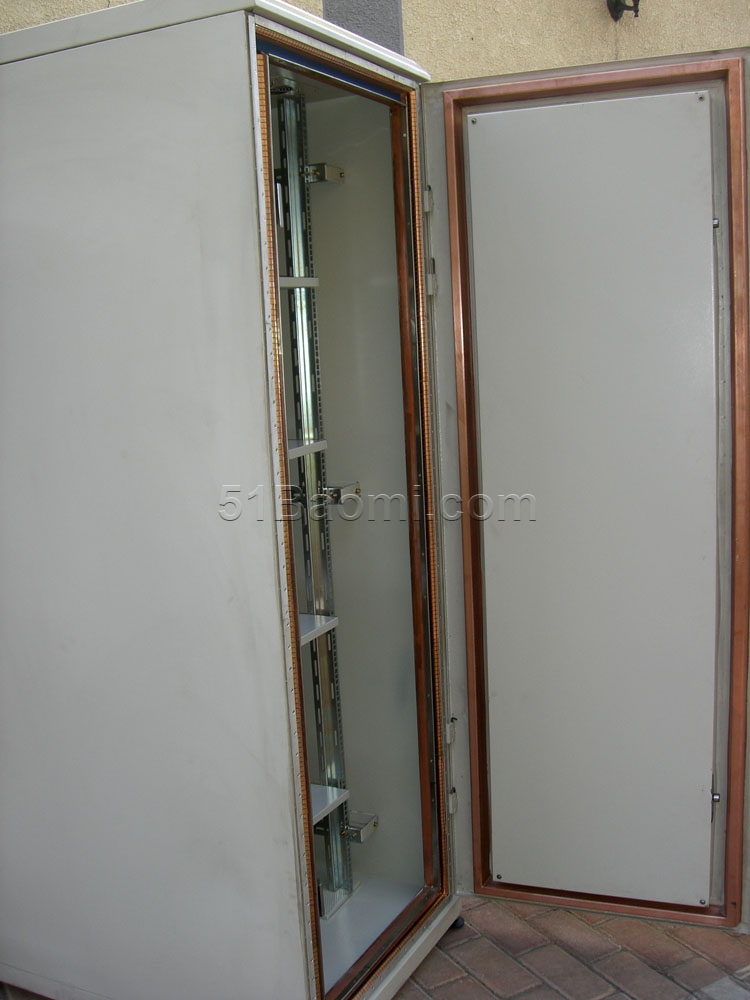

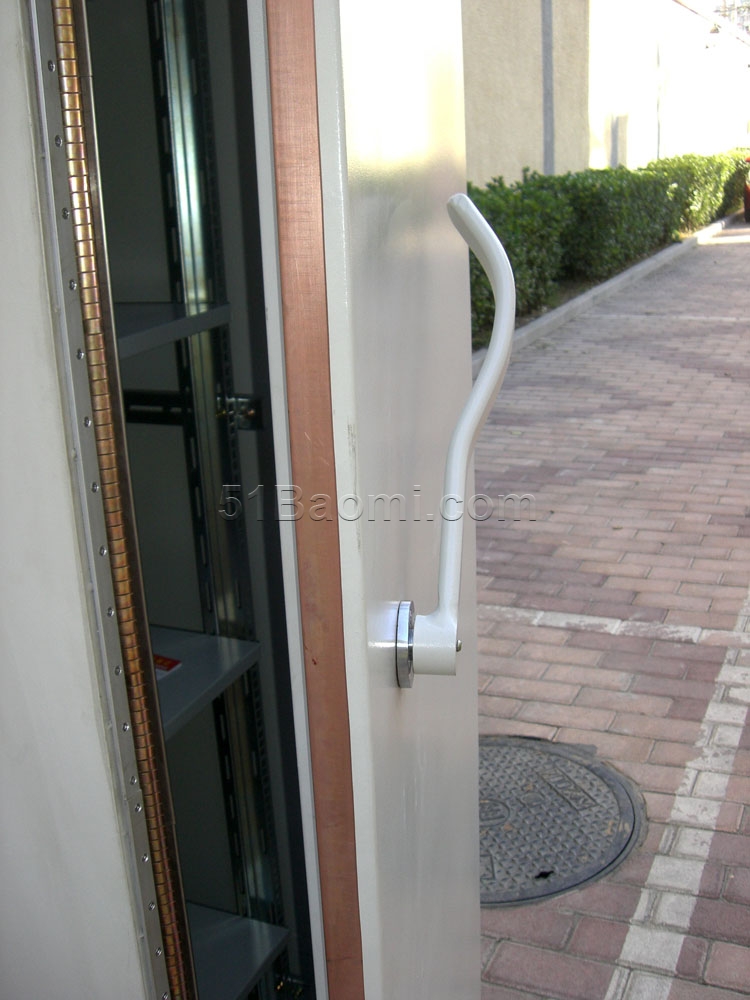

 屏蔽門：優質材料經過精心制作與處理的屏蔽簧片、冷軋鋼板焊接成的門扇組成的屏蔽門；

 濾波器：電源濾波器具有寬抑制頻帶和高的插入損耗；

 通風波導窗：蜂窩型通風波導窗，頂部波導窗設有微型軸流風機四只，單只排風量1.4m3/min；

 傳輸窗：傳輸窗設有帶彈性夾頭的銅制傳輸導管；

 光導管：φ14*100鍍銅光纖輸導管；

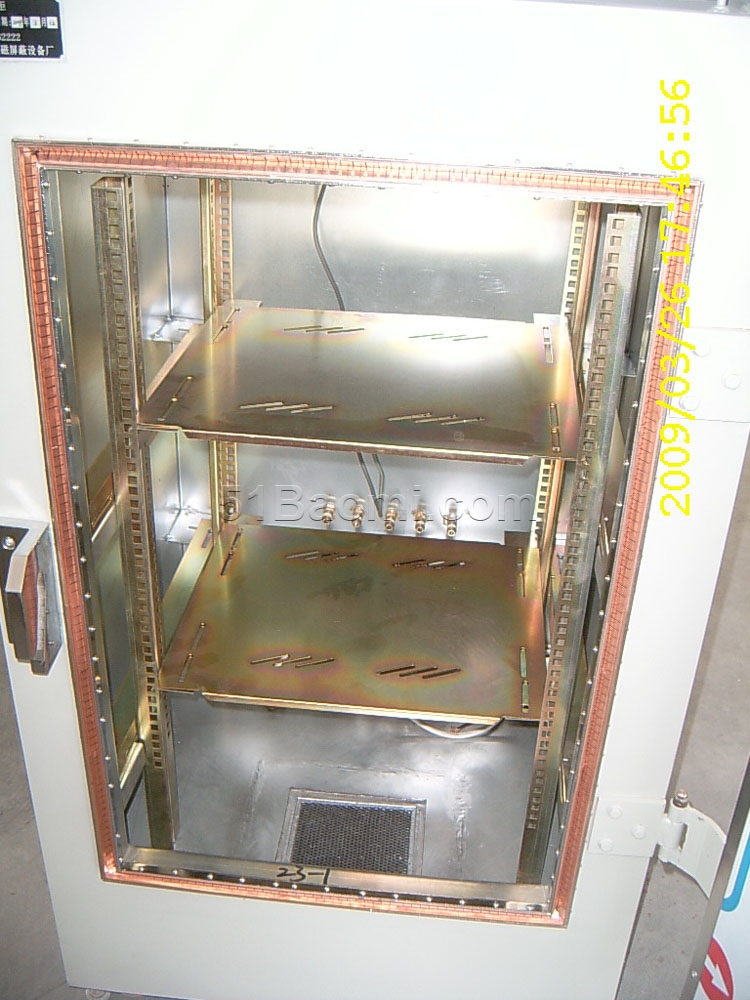

 服務器支架：上下前后可調位置的服務器安裝支架；

 電器插座與開關。

●電磁屏蔽原理

   電磁屏蔽是用屏蔽體阻止高頻電磁場在空間傳播的一種措施。電磁波在通過金屬或對電磁波有衰減作用的阻擋層時，會受到一定程度的衰減，即這些金屬或阻擋層有屏蔽作用，屏蔽效能的大小與電磁波的性質及金屬或阻擋層的自身特性有關。

 金屬板電磁屏蔽的物理過程

   當電磁波入射到兩側為空氣的金屬板時，一部分能量被反射，即反射損耗；透射波在金屬板內傳播過程中被衰減的部分稱之吸收損耗；在第二界面上被反射到第一界面時將再次產生反射，如此循環往復，直至能量全部被衰耗和透射，這種現象就是屏蔽理論中應考慮的多次反射修正因子。

 縫隙的屏蔽

    屏蔽體上的永久性接縫一般指采用焊接方法將兩金屬板連接在一起，這種永久性接縫幾乎與金屬板本身的射頻阻抗相等；

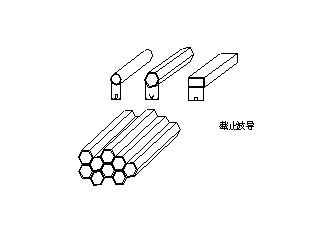

 截止波導屏蔽

 當電磁波頻率低于波導的截止頻率時，在傳輸中將產生很大的衰減。常用的截止波導有園形、矩形和六角形。

  園波導的截止頻率：

       fc=17.6*109/D （ HZ ）           D—圓波導的內直徑

  為使波導有足夠的衰減，應滿足：

     fc》f     f—電磁波頻率

     l≥3D    l—截止波導長度

   從通風散熱來考慮，為了獲得足夠的通風面積，以滿足所需要的通風量，可將很多根截止波導緊挨著排列在一起，構成一組截止波導式通風孔陣。

 濾波器

 傳導干擾是通過金屬導體例如導線或任何金屬結構傳播的干擾，進入屏蔽室（柜）內的全部金屬導線必須濾波，電子濾波器是集中的或分布的電路元件（如電阻、電感、電容、或它們的等效物或各種元件的組合）的網絡，這些網絡對某些頻率或直流較小反抗，而阻塞或短路其它頻率通道。

濾波器可粗略分為：電濾波器、通訊濾波器和控制線濾波器。

●安裝調試

◇使用環境：環境溫度      -25℃——+70℃

            相對濕度      ≯85%

             防止與腐蝕性物質和氣體相接觸；

◇ 設備移止確定位置，保持平穩，將四只定位螺栓調下，防止機柜移位；

◇ 屏蔽柜應可靠接地，接地電阻應≤1Ω，接地樁引出端子與屏蔽柜接地螺栓搭接地電阻應≤0.1Ω。通電前必須接地；接地時電源插座前不能有漏電保安器，因濾波器是電容電感組成，電容有充放作用，或在插座前加隔離變壓器；

◇ 不接地時屏蔽柜對地電阻應大于1000Ω。

◇ 屏蔽機柜不宜直接接入雙絞線，由于雙絞線自身具有傳導輻射的信號源，接入過多雙絞線，屏蔽機柜本身的屏蔽效能會有所降低，從而達不到保密相關要求。建議在屏蔽機柜使用過程中盡量使用光纖接入屏蔽機柜，雙絞線的使用數量盡可能減少或者通過光纖轉換器轉換。
